PSD(승강장 안전문)을 위한 효율적인 솔루션

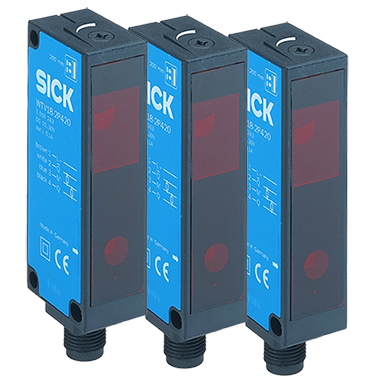

WTV18 Series

도시철도 어플리케이션에 최적인 출입문검지센서,
정위치센서

layer

  • W18-2

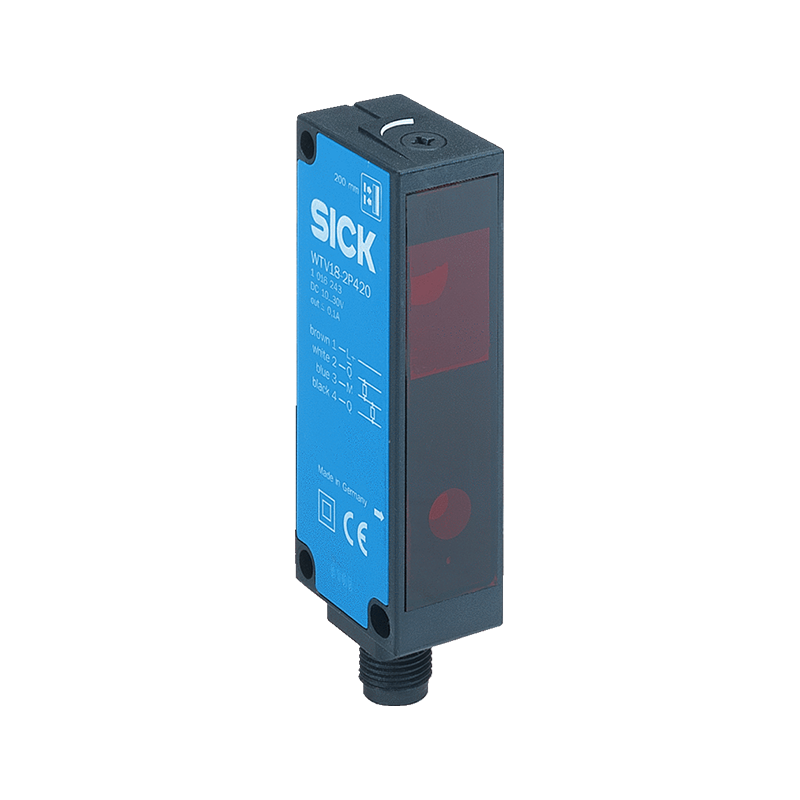

    모델: WTV18-2P420S01

    제품 번호: 1043923

모두 펼치기 | 모두 숨기기
  • 센서 원리/감지 원리광센서, 한정거리반사(BGS)
  • 치수(가로 x 높이 x 세로)20 mm x 76 mm x 31.5 mm
  • 하우징 형태(빛 방출)직육면체
  • 최대 스위칭 거리300 mm ... 1,400 mm 1)
  • 스위칭 거리 300 mm ... 1,400 mm 2)
  • 빛의 유형 적외선
  • 광원LED 3)
  • 광점 크기(거리)Ø 8 mm (200 mm)
  • 파장586 nm
  • 설정포텐셔미터, 9회전
  • 특이 사항V-Optics
1)반사율 6% 목표물. 2)반사율 90% 목표물(표준 백색면 대비, DIN 5033). 3)평균 서비스 수명: TU = +25°C에서 100,000h.
  • 공급 전압10 V DC ... 30 V DC 1)
  • 잔류 리플< 5 Vss 2)
  • 소비 전류30 mA 3)
  • 스위칭 출력PNP
  • 스위칭라이트/다크 스위칭
  • 출력 전류 Imax.100 mA
  • 반응 시간< 2,000 µs 4)
  • 스위칭 주파수250 Hz 5)
  • 연결 유형수 커넥터 M12, 4핀
  • 보호 회로A 6) C 7) D 8)
  • 무게60 g
  • 특별 제품
  • 하우징 재질ABS 플라스틱
  • 재료, 광학플라스틱, PMMA
  • 보호 등급IP 67
  • 작동 주변 온도–25 °C ... +75 °C
  • 창고 주변 온도–25 °C ... +60 °C
1)단락 보호 네트워크에서 작동 시 한계치 최대 8A. 2)Uv 공차를 웃돌거나 밑돌아서는 안 됩니다. 3)부하 없음. 4)옴 부하가 없는 경우 신호 전송 시간. 5)라이트/다크 비율이 1:1인 경우. 6)A = UV 연결, 역 극성 보호. 7)C = 간섭 펄스 억제. 8)D = 출력, 과전류 보호 및 단락 보호.
  • ECl@ss 5.027270904
  • ECl@ss 5.1.427270904
  • ECl@ss 6.027270904
  • ECl@ss 6.227270904
  • ECl@ss 7.027270904
  • ECl@ss 8.027270904
  • ECl@ss 8.127270904
  • ECl@ss 9.027270904
  • ETIM 5.0EC002719
  • ETIM 6.0EC002719
  • UNSPSC 16.090139121528
모두 펼치기 | 모두 숨기기
기술 도면

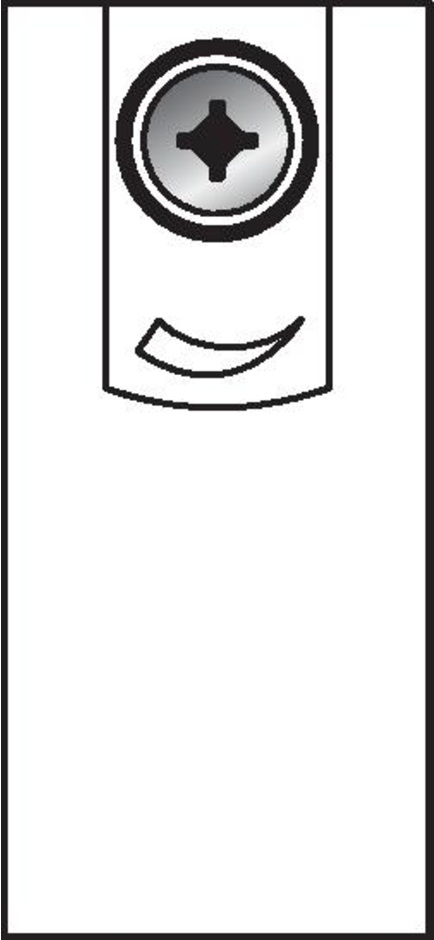

조정 옵션

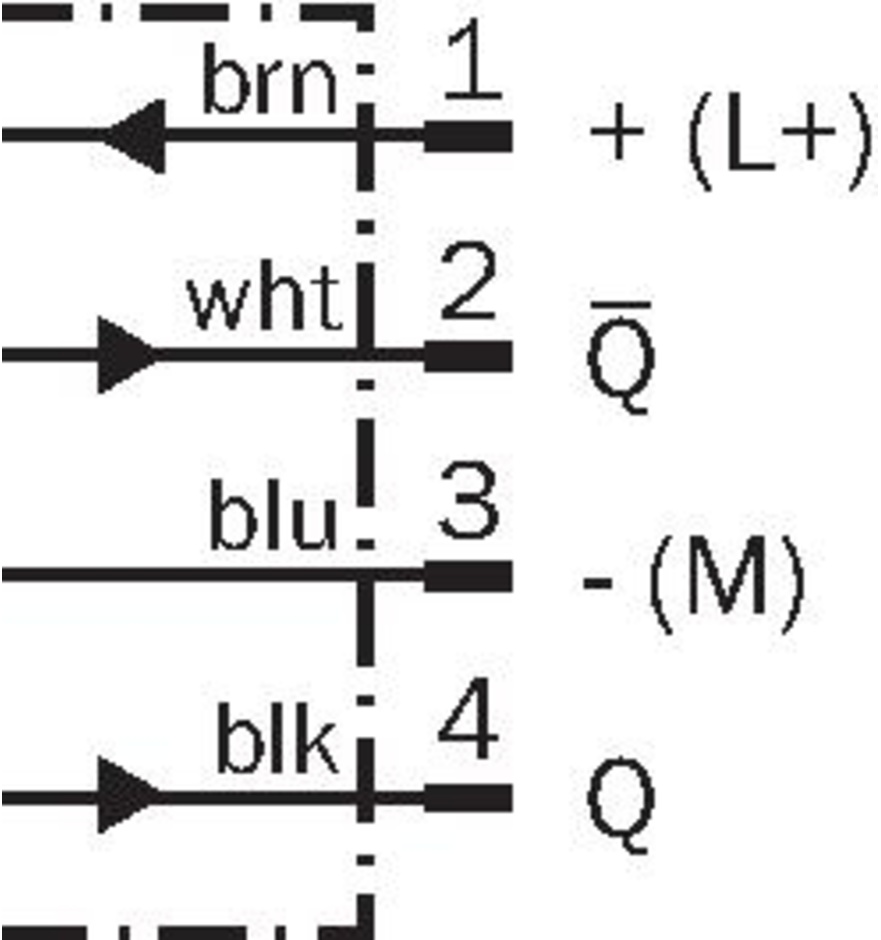

결선도 Cd-083
모두 펼치기 | 모두 숨기기

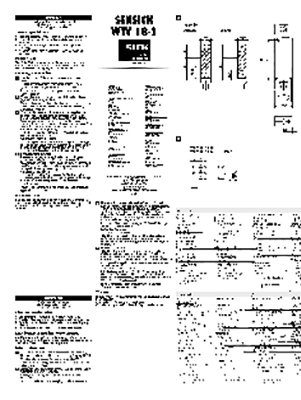

  • 발행 형식: 작동 지침서

    제품 번호: 8008408

    제목: SENSICK WTV18-2

    공개: 1998. 8. 1

    파일 크기: 954.00 KB

모두 펼치기 | 모두 숨기기
모두 펼치기 | 모두 숨기기

옵션 부속품

모두 펼치기 | 모두 숨기기

  • 모델: WTV18-2P420  |  제품 번호: 1016243  |  제품 라인: W18-2

    최대 스위칭 거리:100 mm ... 200 mm

    센서 원리:광센서

    감지 원리:한정거리반사(BGS)

    스위칭 출력:PNP

    스위칭:라이트/다크 스위칭

    연결 유형:수 커넥터 M12, 4핀

    광원:LED

    설정:포텐셔미터

  • 모델: WTV18-2P410  |  제품 번호: 1016198  |  제품 라인: W18-2

    최대 스위칭 거리:60 mm ... 120 mm

    센서 원리:광센서

    감지 원리:한정거리반사(BGS)

    스위칭 출력:PNP

    스위칭:라이트/다크 스위칭

    연결 유형:수 커넥터 M12, 4핀

    광원:LED

    설정:포텐셔미터

  • 모델: WTV18-2P420S02  |  제품 번호: 1047134  |  제품 라인: W18-2

    최대 스위칭 거리:300 mm ... 1,400 mm

    센서 원리:광센서

    감지 원리:한정거리반사(BGS)

    스위칭 출력:PNP

    스위칭:라이트/다크 스위칭

    연결 유형:수 커넥터 M12, 4핀

    광원:LED

    설정:포텐셔미터
