승강장 스크린도어를 위한 효율적인 솔루션

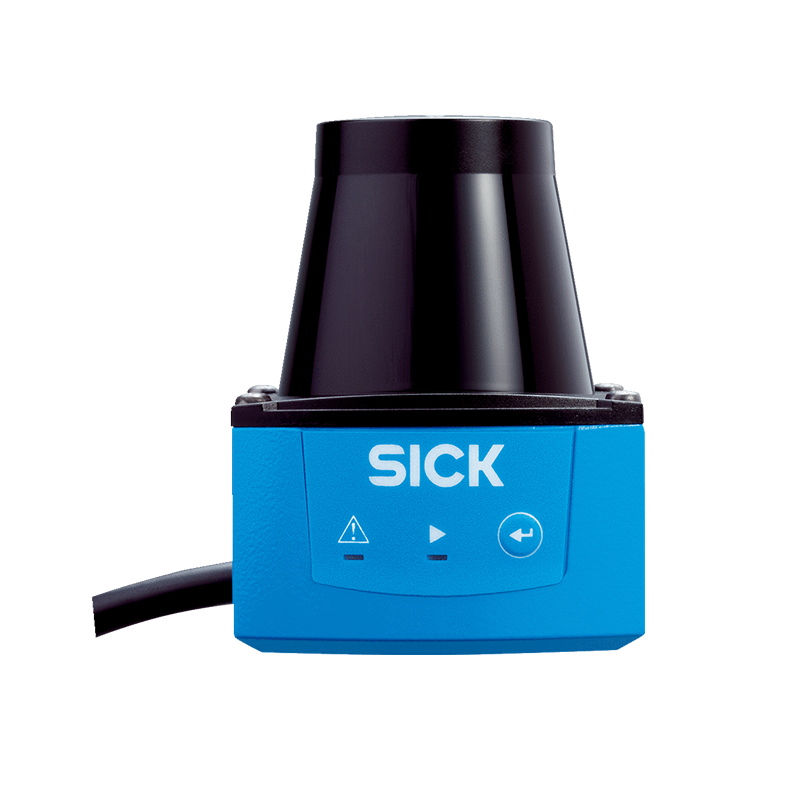

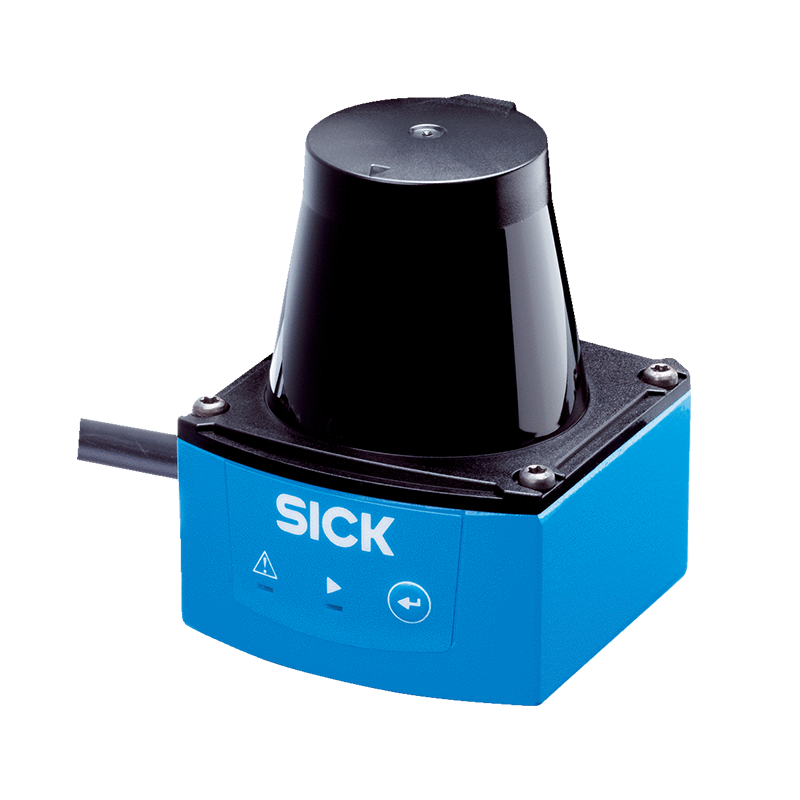

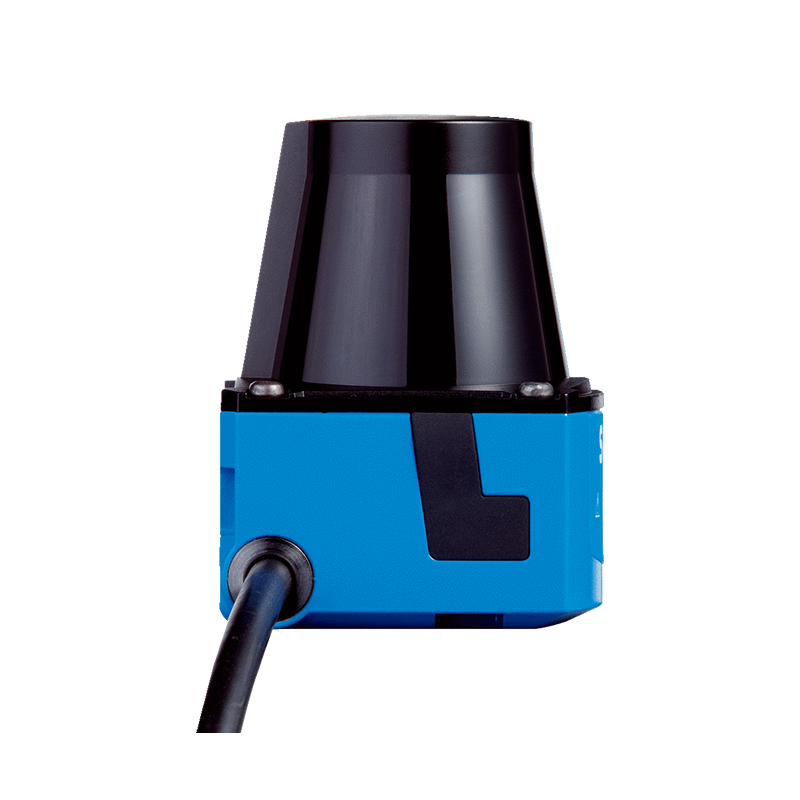

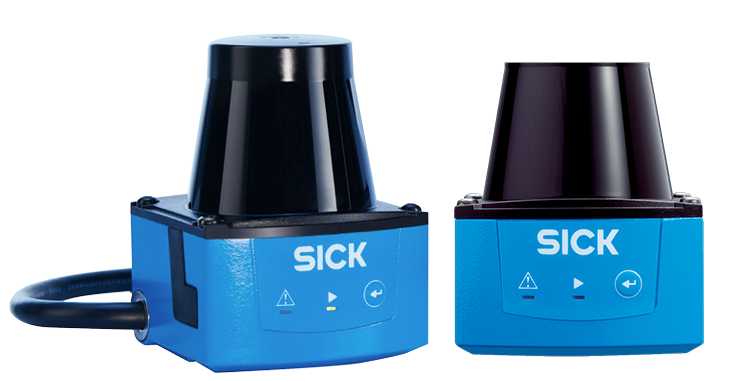

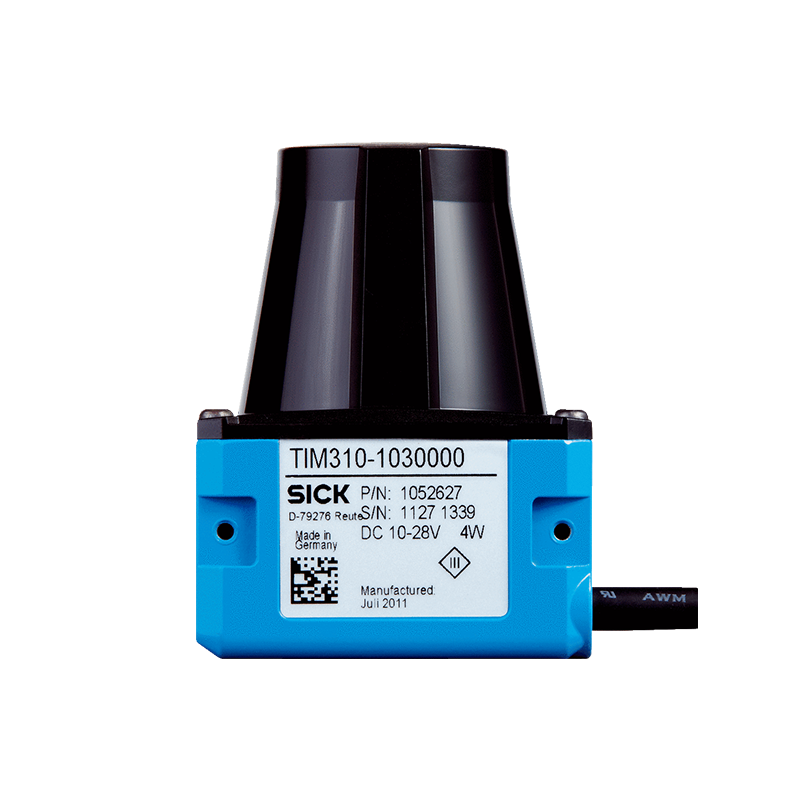

TIM320 Series

도시철도 어플리케이션에 최적인 레이저스캐너

layer

  • 2D 레이저 스캐너
    TiM3xx / TiM32x / Indoor

    모델: TIM320-1031000

    제품 번호: 1063467

모두 펼치기 | 모두 숨기기
  • 적용 분야Indoor
  • 광원적외선 (850 nm)
  • 레이저 등급1, 눈에 안전함 (EN 60825-1 (2007-10))
  • 개구각270°
  • 스캔 주파수15 Hz
  • 각 분해능1°
  • 작업 구역0.05 m ... 4 m
  • 반사율 10%에서의 스캔 범위2 m
  • 반응 시간 Typ. 134 ms
  • 감지 가능한 물체 형태거의 모든 형태
  • 시스템 오류± 40 mm 1)
  • 통계 오류30 mm 1)
  • 통합 어플리케이션유동적인 필드를 이용한 필드 평가
  • 필드 세트 개수16 3중 필드 (48개 필드, 그중 3중 필드 1개(유동적인 필드 3개)는 스캐너에서 직접 프로그래밍 가능)
  • 동시 평가 사례1 (3개 필드)
1)전형적인 값 : 실제값은 환경 조건에 따라 다름.
  • 직렬형(RS-232)–
  • Ethernet-
  • CAN 버스–
  • PROFIBUS DP–
  • PROFINET–
  • DeviceNet–
  • USB, Micro-USB
    기능AUX, 매개변수 설정
  • 스위치 입력부4
  • 스위치 출력부3 (PNP, 추가로 1 x “Device Ready”)
  • 지연시간134 ms ... 30,000 ms (프로그램 가능)
  • 중지시간67 ms ... 10,000 ms (프로그램 가능)
  • 시각적 표시2 LEDs (ON, 스위칭 상태)
  • 전기 연결부1 x 15핀 D-Sub HD 수 장치 커넥터(0.9m)
  • 작동 전압9 V DC ... 28 V DC
  • 소비 전력4W
  • 하우징 색상워터 블루(RAL 5012)
  • 보호 등급IP 65 (EN 60529/A1:2000-02) III (EN 60950-1/A11 (2009-03))
  • 무게150 g, 연결 케이블 미포함
  • 치수(L x W x H)60 mm x 60 mm x 79 mm
  • 물체 반사율4% ... > 1,000 % (리플렉터)
  • 전자기 적합성(EMC)EN 61000-6-3 (2007-01) / EN 61000-6-2 (2005-08)
  • 내진동성EN 60068-2-6 (2008-02)
  • 내충격성EN 60068-2-27 (2009-05)
  • 작동 시 주변 온도–10°C ... +50°C (철도용 제품 –40°C ... +70°C)
  • 보관 온도–30 °C ... +70 °C
  • 주변광 내성15,000 lx
  • ECl@ss 5.027270990
  • ECl@ss 5.1.427270990
  • ECl@ss 6.027270913
  • ECl@ss 6.227270913
  • ECl@ss 7.027270913
  • ECl@ss 8.027270913
  • ECl@ss 8.127270913
  • ECl@ss 9.027270913
  • ETIM 5.0EC002550
  • ETIM 6.0EC002550
  • UNSPSC 16.090146171620
모두 펼치기 | 모두 숨기기

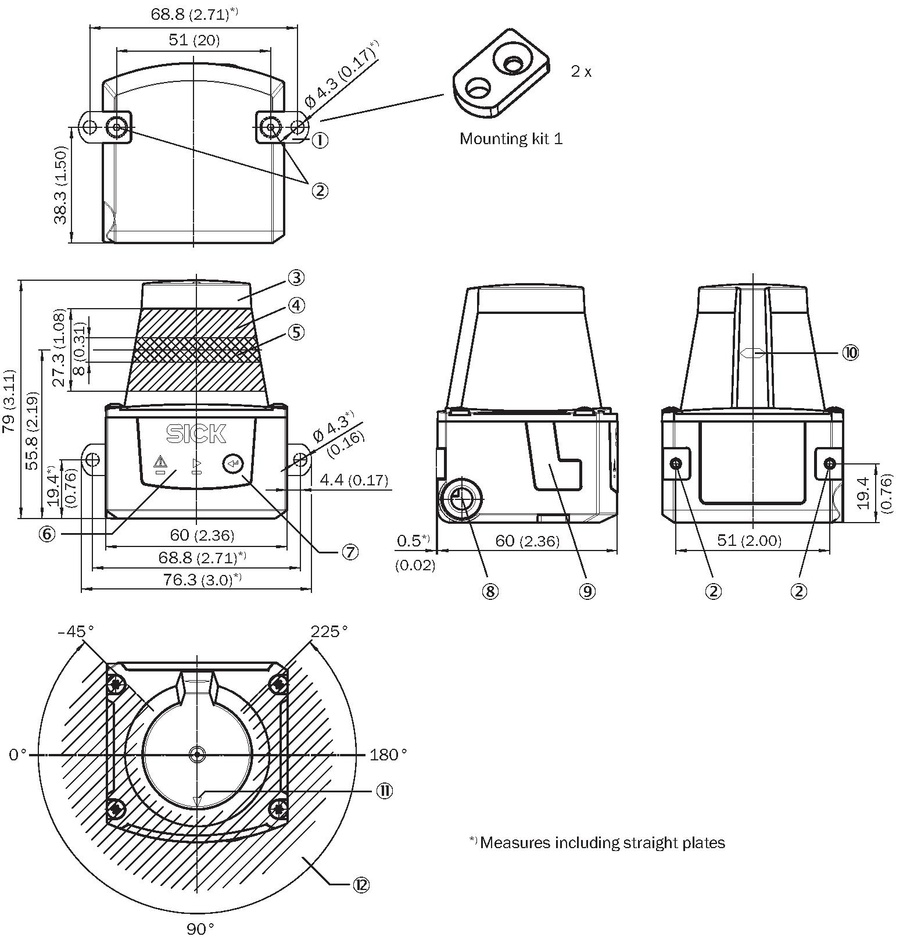

기술 도면
축적 도면

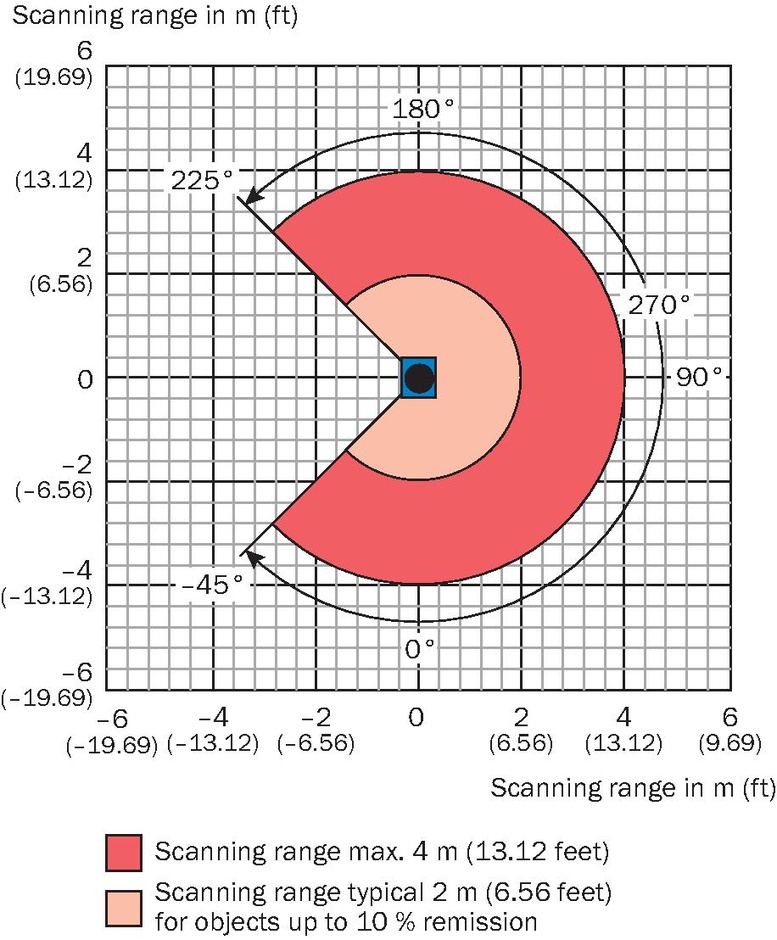

Arbeitsbereichsdiagramm
