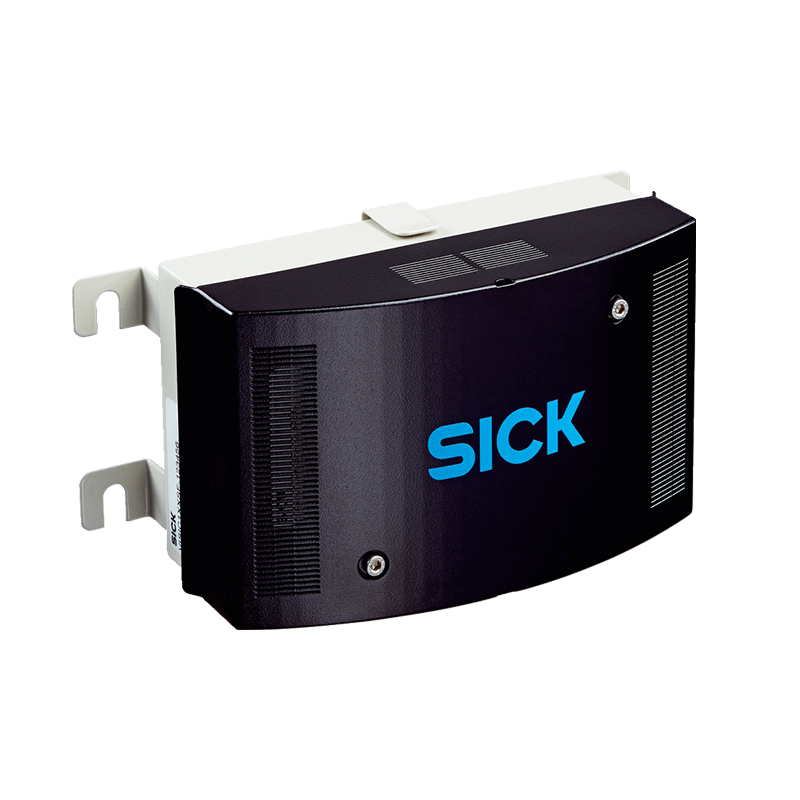

• VISIC50SF

    빠르고 확실한 터널 내 화재 감시

한눈에 보기

산란광 측정 원리에 의한 가시도 측정(K값)

높은 가용성, 움직이는 부품 없음

신속하고 확실한 연기 감지

EN 61508(SIL1)에 따라 개발된 소프트웨어

오류 경보 에러 거의 없음

고내성 스테인리스 스틸 하우징으로 IP 6K9K 보호 등급 구현

내장된 가열기로 안개 대비(옵션)


혜택

산란광 측정 원리에 의한 가시도 측정(K값)

높은 가용성, 움직이는 부품 없음

신속하고 확실한 연기 감지

EN 61508(SIL1)에 따라 개발된 소프트웨어

오류 경보 에러 거의 없음

고내성 스테인리스 스틸 하우징으로 IP 6K9K 보호 등급 구현

내장된 가열기로 안개 대비(옵션)

상세정보

모두 펼치기 | 모두 숨기기
제품의 정확한 장치 사양 및 성능 데이터는 차이가 있을 수 있으며 사용 내용 및 고객 조건에 따라 달라집니다.
  • 측정량가시도(K값)
  • 측정 범위 가시도(K값)0 ... 150 /km 온도 측정(옵션)–30 ... +70 °C
  • 설정 시간 (t90)≤ 5 s
  • 분해능가시도(K값): 1 /km
  • 반복 정밀도1 % 측정 범위 최종값 내
  • 주변 온도–20 °C ... +55 °C
  • 보관 온도 측정 장치: –30 °C ... +85 °C
  • 주변 압력 860 hPa ... 1,080 hPa
  • 주변 습도10 % ... 100 % 상대 습도, 미응결
  • 적합성ASTRA “가이드라인: 도로 터널 화재 감지”(2007) RABT 2006
  • 전기 안전CE
  • 점검 기능유리 패널 오염 감시 편차 및 타당성 확인 자동 자가 테스트 옵션 가열기 기능 점검
  • 옵션내부 가열기 단자함 TAD 터널 어댑터 장치 온도 센서
  • 설명측정 시스템의 분석 장치
  • 보호 등급IP 6K9K
  • 아날로그 출력부2 출력: 4 ... 20 mA, 500 Ω 전기적으로 절연, 단락 보호 연기 감지 및 온도용으로 사전 할당된 출력부
  • 디지털 출력부3 릴레이 접점: 48 V, 0.5 A, 24 W 장애, 한계값 및 경고용으로 사전 할당
  • 인터페이스 및 버스 프로토콜 RS-485Modbus RTU (TAD 사용 시에는 사용할 수 없음) RS-485PROFIBUS DP (옵션)
  • 표시창LC 디스플레이, 내부 LED 상태: “작동”, “정비 요구”, “장애”
  • 입력기능 버튼
  • 작동LC 디스플레이 및 기능 버튼 이용
  • 치수(가로 x 높이 x 세로) 266 mm x 159 mm x 117 mm (자세한 사항은 도면을 참조하십시오)
  • 무게2.8 kg
  • 재질스테인리스 스틸 1.4571
  • 조립월 마운트, 수직, 벽면 최대 경사 45° 또는 어댑터 포함 천장 마운팅
  • 전원 전압18 ... 28 V DC 옵션 단자함 또는 TAD 터널 어댑터 장치로 다른 전압 소비 전류≤ 1 A 소비 전력미가열 시: ≤ 5 W 가열 시: ≤ 20 W
  • 설명내장된 디스플레이 및 추가 I/O로 원격 제어
  • 보호 등급 IP 66
  • 아날로그 출력부4 출력부(옵션): 4 ... 20 mA, 500 Ω 전기적 절연
  • 디지털 출력부3 출력부(옵션): 125 V AC, 0.6 A / 30 V DC, 2 A
  • 디지털 입력부1 입력부(옵션): 30 V DC
  • 치수(가로 x 높이 x 세로)210 mm x 347 mm x 129 mm (자세한 사항은 도면을 참조하십시오)
  • 무게5 kg
  • 재질스테인리스 스틸 1.4571
  • 조립월 마운트, 수직, 벽면 최대 경사 45° 또는 어댑터 포함 천장 마운팅
  • 전원 전압88 ... 264 V AC 주파수47 ... 63 Hz 소비 전력≤ 15 W
  • 설명고객이 전원 연결부와 데이터 및 신호 케이블 연결부로 사용할 수 있음
  • 보호 등급IP 6K9K
  • 치수(가로 x 높이 x 세로)266 mm x 238 mm x 146 mm (자세한 사항은 도면을 참조하십시오)
  • 무게2.8 kg
  • 재질스테인리스 스틸 1.4571
  • 전원 전압85 ... 264 V AC 주파수45 ... 65 Hz 소비 전류≤ 0.1 A
모두 펼치기 | 모두 숨기기
기술 도면

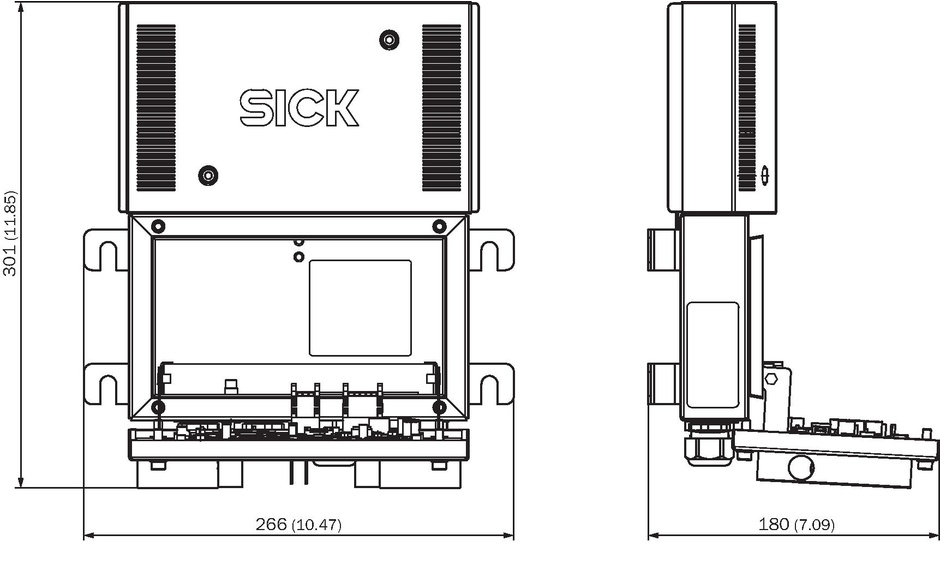

VISIC50SF 센서 장치, 앞면에 부착된 커버로 개방

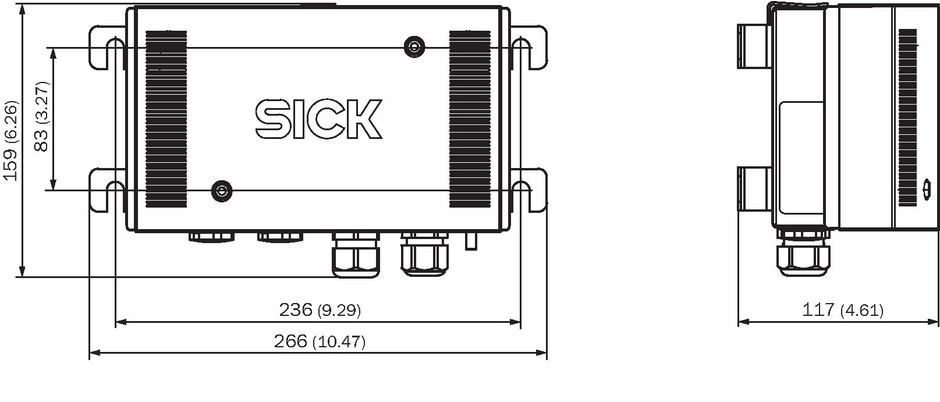

VISIC50SF 센서 장치, 폐쇄

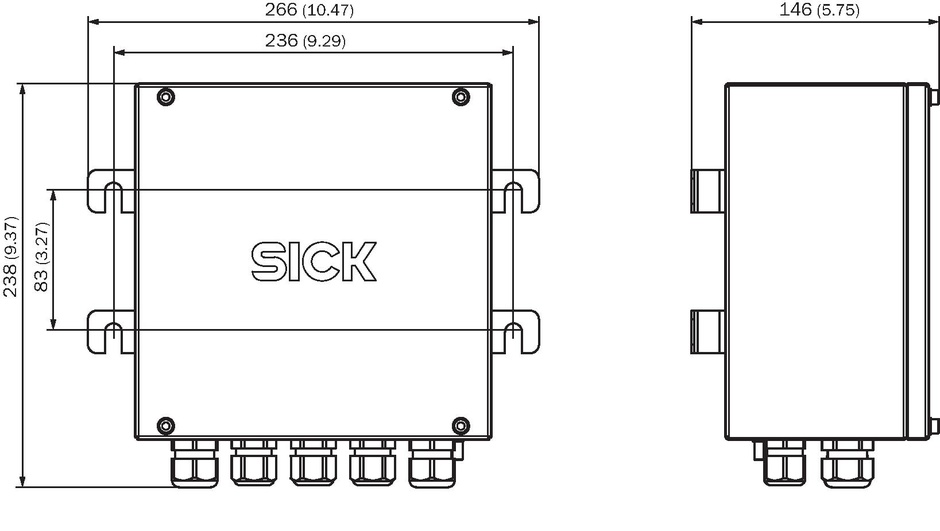

VISIC50SF 단자함

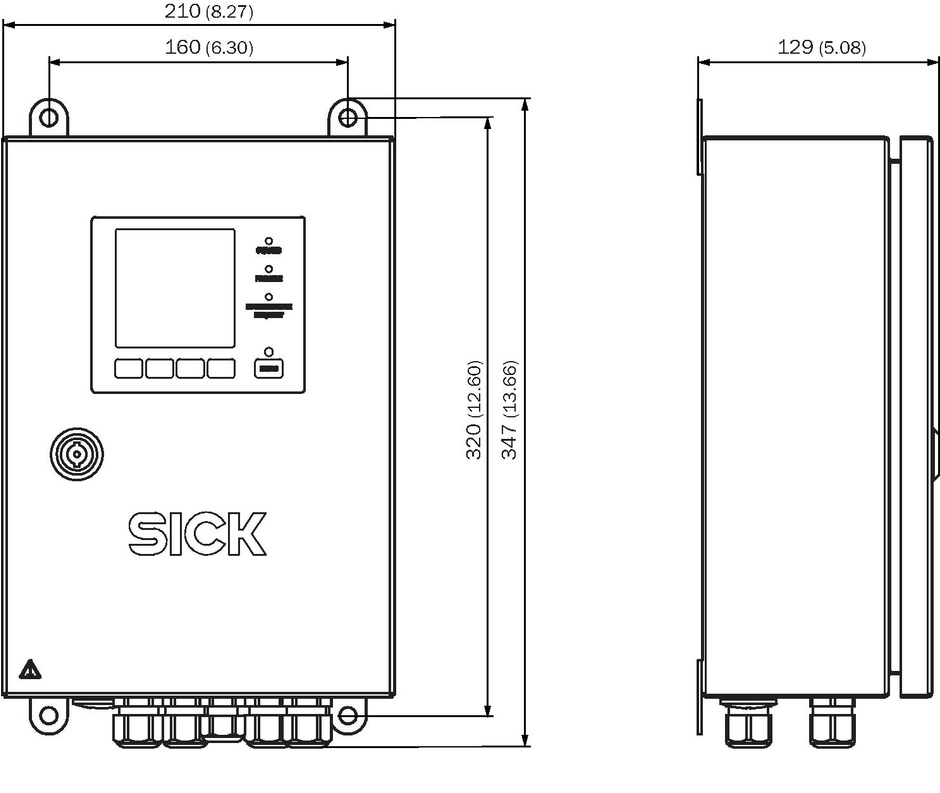

TAD 터널 어댑터 장치

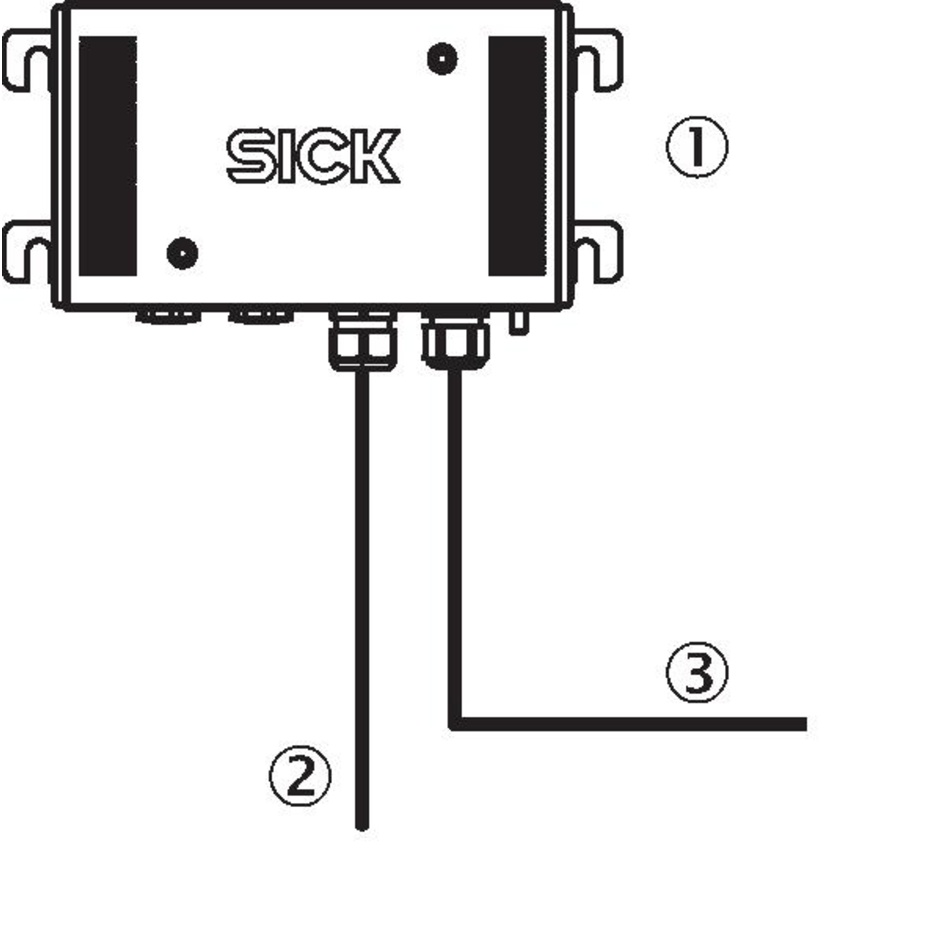

기본 사양

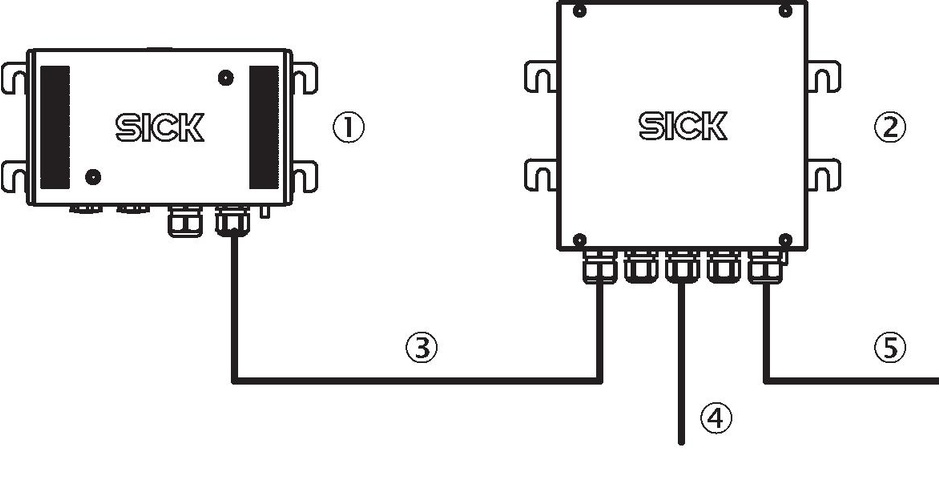

단자함 포함 사양

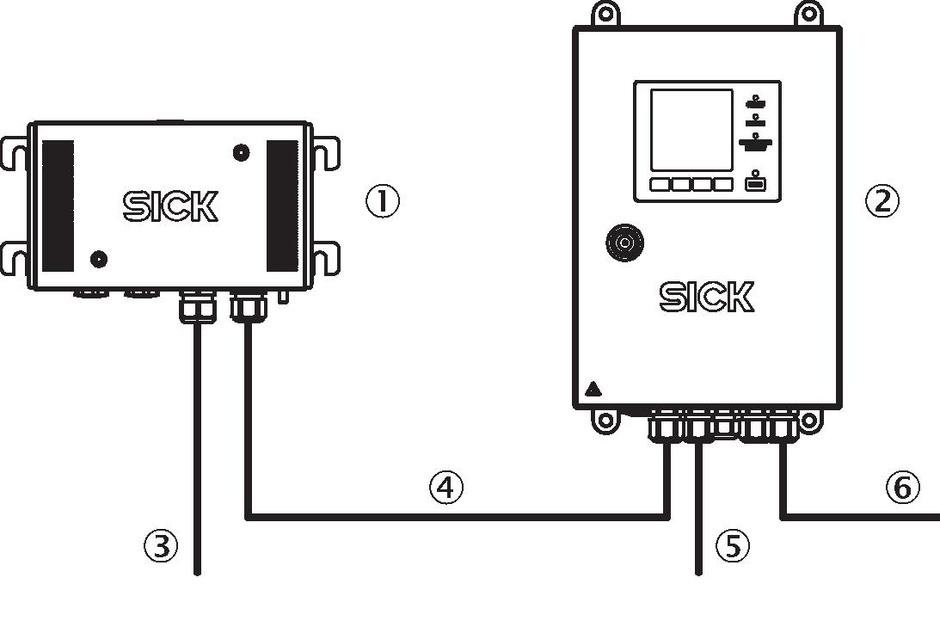

TAD 터널 어댑터 장치 포함 사양
