• 장거리 센서
    DMT / DMT10-2

    모델: DMT10-2-2111

    제품 번호: 1028540

모두 펼치기 | 모두 숨기기
  • 측정 범위0.5 m ... 155 m, 반사율 90% 0.5 m ... 65 m, 반사율 18% 0.5 m ... 40 m, 반사율 6%
  • 측정 대상자연 대상물
  • 분해능≤ 1 mm
  • 반복성7 mm 1) 2) 10 mm 2) 3)
  • 정확도± 10 mm 4) 5)
  • 반응 시간1 ms ... 3,000 ms 6)
  • 측정 사이클 타임초당 1,024
  • 평균1/16/64/256/1,024
  • 출력 시간1 ms ... 4,000 ms 7)
  • 조리개 지연 시간1 ms 8)
  • 광원레이저, 적외선
  • 레이저 등급1 (EN 60825-1:Nov.2001, IEC 60825-1:ÄM2:2001)
  • 대표값 광점 크기(거리)20 mm (+ 5 x 거리(m))
  • 비고전자식 조리개
  • 특이사항전자식 조리개
1) 거리 및 반사율에 따라 다름, 7mm, 반사율 6% ... 90%에서 0.5m ... 65m, 반사율 6% ... 18%에서 0.5m ... 40m, 반사율 6%에서 0.5m ... 15m. 2) 환경 조건 일정, 최소 시동 대기 시간 30분, 평균 심도 1,024, 통계 오류 1σ. 3) 거리 및 반사율에 따라 다름, 10mm, 반사율 6% ... 90%에서 60m ... 155m, 반사율 6% ... 18%에서 40m ... 65m, 반사율 6%에서 15m ... 40m. 4) 23°C 공기 온도, 977hPa, 최소 최초 시동 시간 30분. 5) +40°C ... +55°C 작동 범위에서는 정확도가 계수 2.5만큼 낮아질 수 있습니다. 6) 평균법, 평균 심도, 타임아웃, 데이터 전송 속도, 데이터 출력, 출력 형식, 지연 시간에 따라 다름. 7) 평균법, 평균 심도, 타임아웃, 데이터 전송 속도, 데이터 출력, 출력 형식에 따라 다름. 8) 평균법, 평균 심도, 타임아웃, 데이터 전송 속도, 데이터 출력, 출력 형식에 따라 다름.
  • 아날로그 출력4mA ... 20mA, 조정 가능
  • 스위칭 출력Q1, Q2 1)
  • 데이터 인터페이스RS-422, RS-232 2)
  • 매개변수 설정 인터페이스RS-232
1) 출력부 Q 단락 보호. 2) 전환 가능.
  • 공급 전압 UvDC 18 V ... 30 V, 한계치
  • 잔류 리플< 5 Vss 1)
  • 소비 전력≤ 6 W 2)
  • 초기화 시간6 s

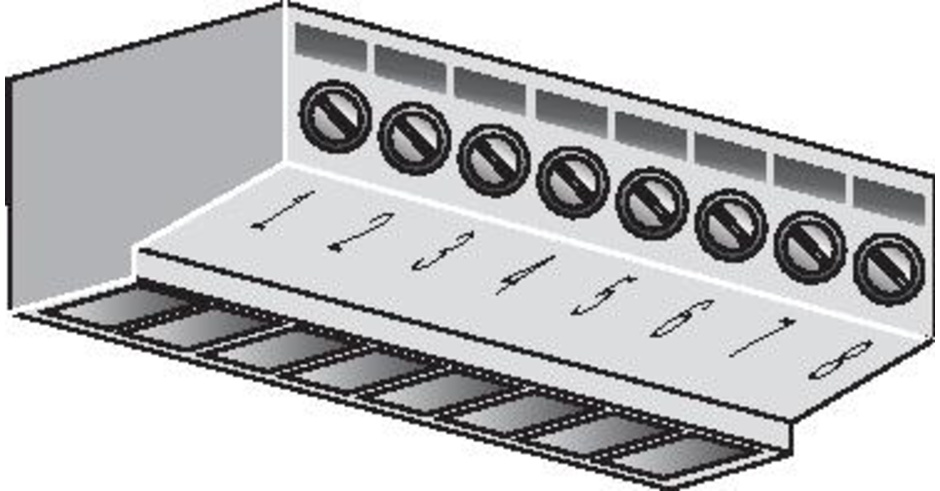

  • 연결 유형1 x 스크류 터미널, 1 x Sub D, 9핀
  • 무게약 1,200 g
  • 출력 전류 IA100 mA
  • 보호 등급IP 65 III 3)
1) UV 허용 오차를 웃돌거나 밑돌아서는 안 됩니다. 2) 부하 없음. 3) 정격 전압 DC 50V PELV 전압(EN 50178)
  • 전자기 적합성(EMC)EN 55011:1998 Kl. B, Gr.1 EN 61000-6-2
  • 주변 온도작동: –10 °C ... +55 °C 냉각 하우징과 작동: –10 °C ... +75 °C 보관: –25 °C ... +70 °C
  • 온도 편차Typ. 0.6 mm/K 1) Typ. 0.3 mm/K 2)
  • 기계적 견고성충격: (IEC 60068-2-27, –2-29) Sin: (IEC 60068-2-6)
1)–10 °C ... 0 °C, +40 °C ... +55 °C. 2)0 °C ... +40 °C.
  • ECl@ss 5.027270801
  • ECl@ss 5.1.427270801
  • ECl@ss 6.027270801
  • ECl@ss 6.227270801
  • ECl@ss 7.027270801
  • ECl@ss 8.027270801
  • ECl@ss 8.127270801
  • ECl@ss 9.027270801
  • ETIM 5.0EC001825
  • ETIM 6.0EC001825
  • UNSPSC 16.090141111613
모두 펼치기 | 모두 숨기기
기술 도면

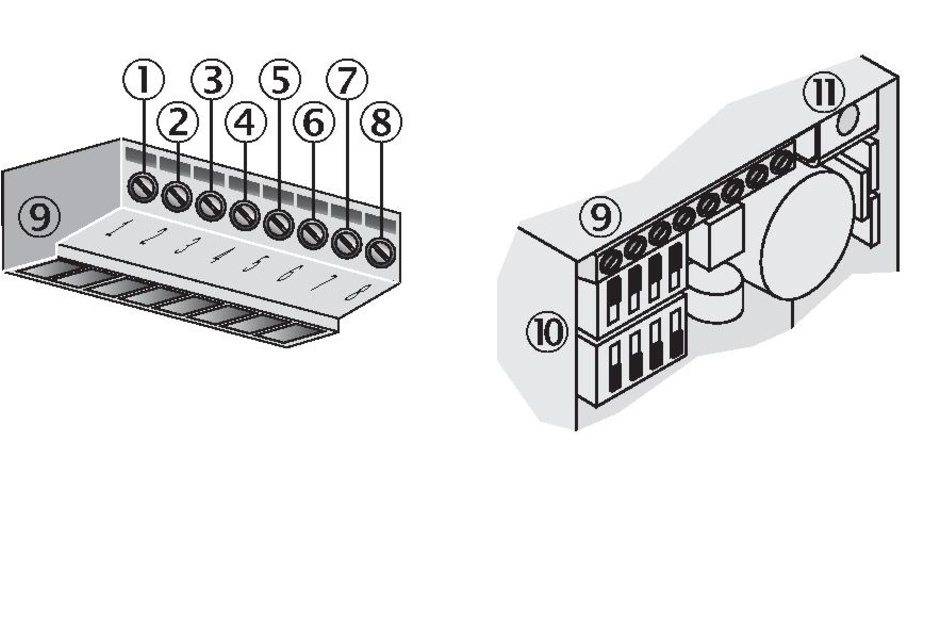

RS-232/RS-422 연결 유형

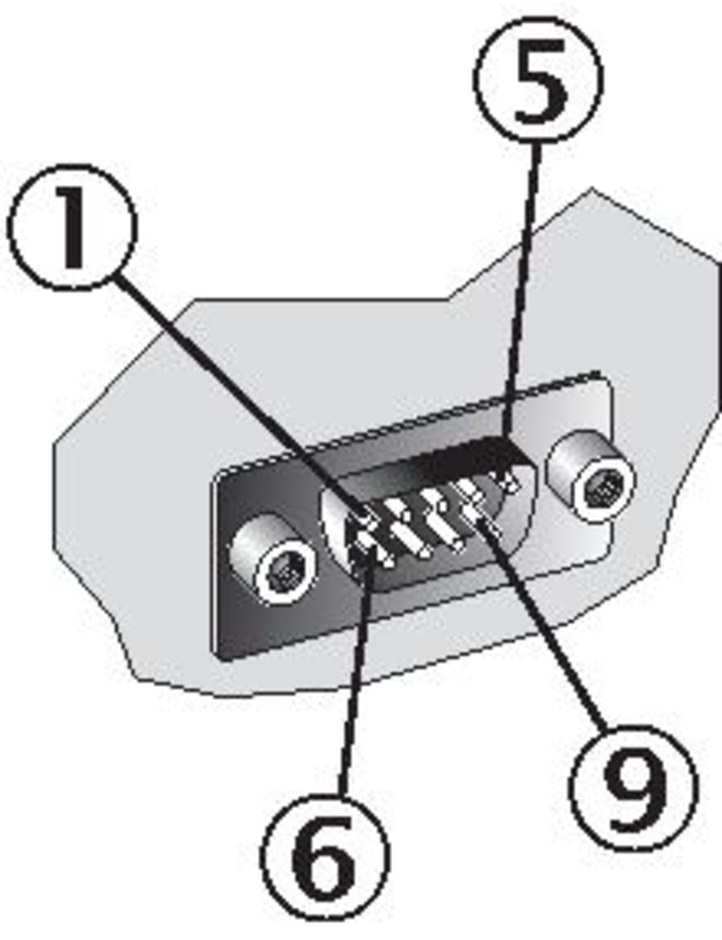

DMxxx-2 RS232/RS-422 연결 유형, PG9
RS-232/RS-422 결선도

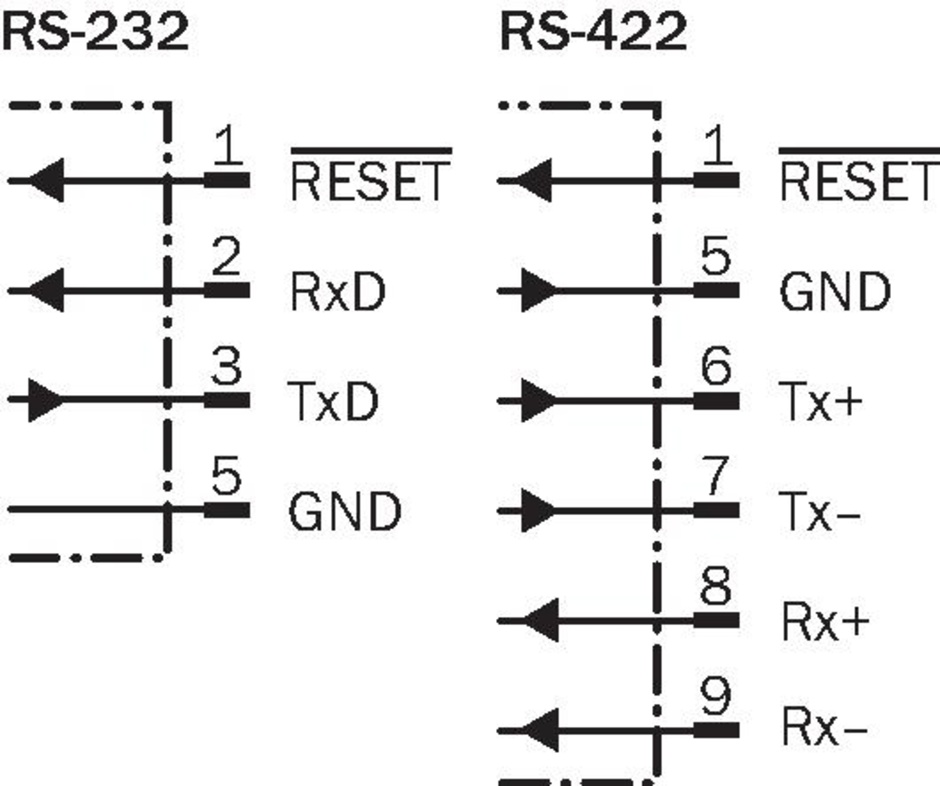

DMxxx-2 RS232/RS-422 결선도, PG9

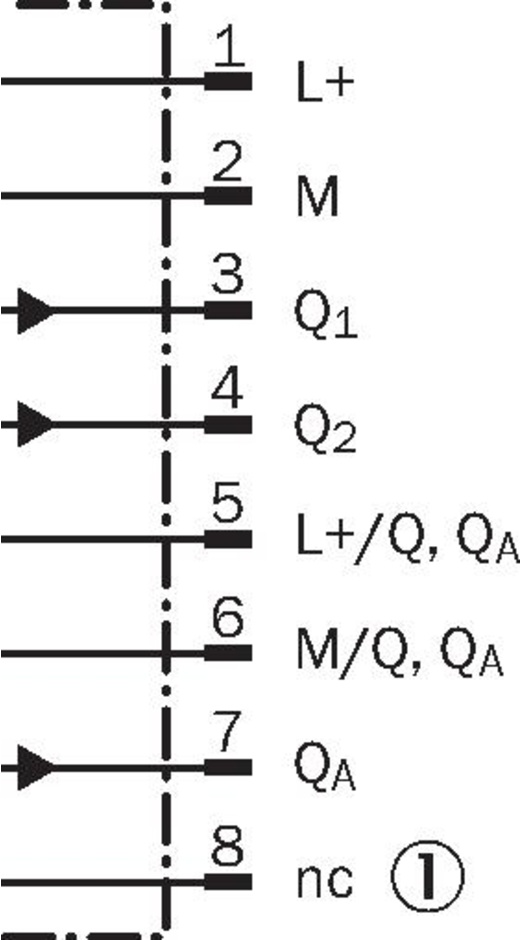

결선도
조정 옵션
모두 펼치기 | 모두 숨기기
모두 펼치기 | 모두 숨기기
모두 펼치기 | 모두 숨기기

추천 부속품

  • 모델: BEF-GH-DMT  |  제품 번호: 5309130

    설명: DMT/DML용 정렬 유닛, 고정 재료 포함
